Диаметр трубы отвода конденсата и хладагент

eeДобрый день.
Нас интересует диаметр трубопровода системы охлаждения (газа) и отвода конденсата (наружных и
внутренних блоков) следующих моделей:
№ Описание Охлаждение, кВт Обогрев, кВт Ед.изм. Кол-во
1 Внешний блок Mitsubishi Electric PUHY-P300YHM-A 33.5 37.5 шт 4
2 Потолочный блок Mitsubishi Electric PCFY-P63VGM-E 7.1 8.0 шт 9
3 Настенный блок Mitsubishi Electric PKFY-P20VВM-E 2.2 2.5 шт 10
4 Настенный блок Mitsubishi Electric PKFY-P25VВM-E 2.8 3.2 шт 4


Помогите пожалуйста? В частности по каждой модели

eeЗдравствуйте
дренаж – внутренний диаметр 25,4(1)(VP-20)
Потолочный блок Mitsubishi Electric PCFY-P63VGM-E – жидкость/газ 3/8-5/8
Настенный блок Mitsubishi Electric PKFY-P20VВM-E – ¼-1/2, 16(5/8)(VP-20)
Настенный блок Mitsubishi Electric PKFY-P25VВM-E - ¼-1/2, 16(5/8)(VP-20)
Зайдите по этой ссылке - инструкция на 300 блок
Трубы могут меняться в зависимости от кол-ва блоков.

eeСпасибо!
На 4 стр. инструкции по 300-му блоку показаны ф 9,52 жидкости и 22,2 газа
На 119 стр. показан внутренний и внешний ф 25,4 для газовых магистралей, а для жидкостных -внешний 9,52, а внутренний-12,7.
Разве такое возможно, что внутренний диаметр будет больше внешнего? И где на самом деле правда, какие будут диаметры?

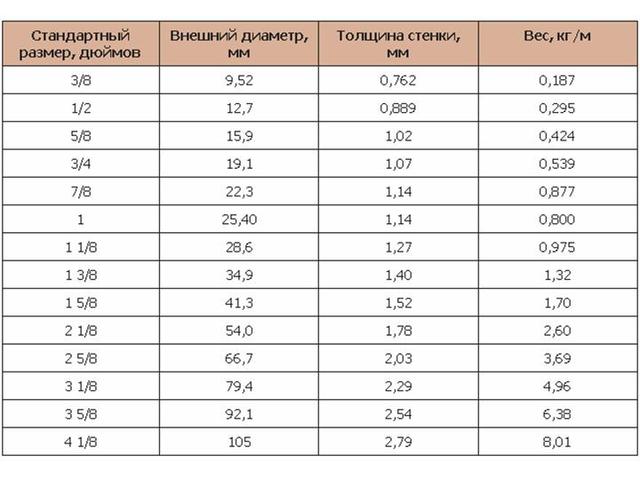

ee9,52 это 3\8, 12,7 это 1\2
подводка от основной магистрали к внутренним блокам производится посредством рефнет-разветвителями, где сечение труб зависит от их мощности, а чем выше кол-во внутренних блоков, тем больше требуется мощность наружных блоков кондиционера, а следовательно диаметр основной магистрали (фреонопровода) увеличивается
Комбинация из 1 наружки будет иметь общую магистраль ø9.52 ø22.2
Комбинация из 2 наружек будет иметь общую магистраль ø15.88 ø28.58
Комбинация из 3 наружек будет иметь общую магистраль ø19.05 ø41.28
А каким образом будут у Вас подключаться блоки, я к сожалению не в курсе.

eeСпасибо большое!
Может быть на одном наружном блоке висеть несколько внутренних и не быть обратки для фреона?

eeВопрос не понятен

eeЕсть ли возможность скинуть в электронном виде паспорта на внутренние блоки сплит-системы?

eeКакие паспорта именно Вас интересуют? Технические или пользователя?

eeТехнические, чтобы выполнить расчет трасс

eeРасчёт фреонопровода производится исключительно исходя от наружного блока кондиционера Mitsubishi Electric PUHY-P300YHM-A (в Вашем случае), а именно длины трасс, диаметр труб, необходимые рефнеты и другие необходимые комплектующие.
Все расчёты Вам поможет произвести инструкция на кондиционер Mitsubishi Electric PUHY-P300YHM-A
А вообще расчёты производять специализированные программы по системам кондиционирования VRF Mitsubishi Electric и VRV Daikin системам, исходя из Ваших данных.
А на основании внутренних блоков, подбираются только рефнеты, в программе Вы прописываете наружные блоки кондиционеров VRF, VRV и внутренние блоки VRF, VRV мощность и тип, длины трасс, перепады высот относительно блоков кондиционеров и другие аспекты.
В итоге получаем проект размещения, сечения труб, межблочных кабелей, короче под ключ.

eeБлагодарю!
А есть ли ссылка на эти программы расчета?

eeУвидел Вашу переписку и что могу от себя сказать, данные программы просто так не найдете, т.к. они выдаются дистрибьютерами и постоянно обновляются с выходом новых блоков кондеев
но у меня конечно возникают сильные сомнения, что Вы сможете найти её

eeПостараемся помочь Вам, но не ранее вторника, т.к. в понедельник мы не работаем в связи с днём основания компании - гуляем!
подскажите, Вы являетесь монтажником или выступаете в роли заказчика и отслеживаете, правильность работ???

eeХорошие люди и отдохнуть должны хорошо

ee
Нет, не то, и не то.
В проекте заложены разные диаметры трубопроводов, фитингов. Надо убедиться в их достоверности для приобретения данной продукции.

ee
Добрый день!
Что вы можете сказать по поводу программы?

eeСервисный отдел ответит по Вашему запросу к концу недели

eeПрограммы не появилось?

eeЗдравствуйте
Программа Mitsubishi_Electric City Multi Design Tool v.4, разработана для автоматизированного проектирования мультизональных VRF-систем Сити Мульти серий G4 и G5, плюс полупромышленных и бытовых систем кондиционирования.
Проект-программа осуществляет подбор сечения(диаметров) фреонопроводов, коррекцию необходимой производительности, а также проверку соответствия спец. ограничений и требований. Результаты расчётов в автоматическом режиме выводятся в формате Excel спецификации проекта, а чертежи - в формате AutoCAD.
Для ознакомления использования программы City Multi Design Tool (ver. 4.00), обращайтесь в л\с

eeИспользуйте программу Mitsubishi Electric City Multi Design Tool v.3-70-1, в помощь можете скачать дополнительную документацию к программе Mitsubishi Electric
Пароль выслан в л/с
